Planungsfertige DXF-Hintergrundkarten

Für Glasfaser-, Telekommunikations- und Infrastrukturprojekte. Weniger Datenaufbereitung, mehr Zeit für Planung – sofort in AutoCAD, BricsCAD und weiteren CAD-Programmen einsetzbar.

DXF anfragen Beispiel ansehen Beispiel-DXF laden 1 km² · ~4,2 MB
Echte Beispiel-Lieferung · zum Vergrößern klicken

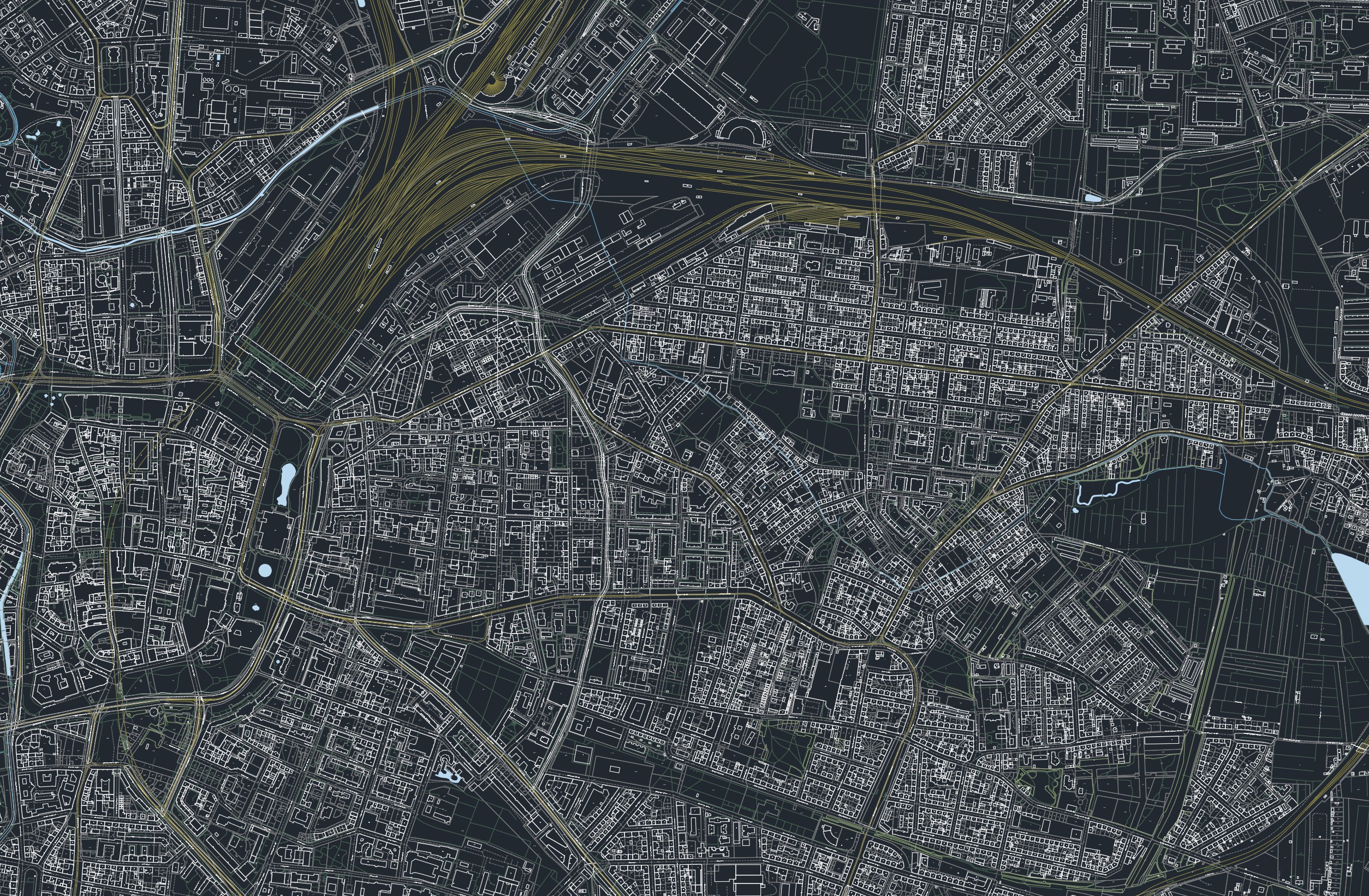

Ausschnitt einer gelieferten Katasterkarte mit Gebäuden, Flurstücken, Hausnummern und Straßennamen
Geobasisdaten der Länder & OpenStreetMap Thüringen · Sachsen · Sachsen-Anhalt Lieferung im Normalfall innerhalb von 24–48 h (werktags)
Was Sie erhalten

Planungsfertige Geodaten – ohne Aufbereitungsaufwand

Wir bereiten amtliche Geobasisdaten (ALKIS/ATKIS) und OpenStreetMap zu einer sauber gelayerten, maßstabsgerechten DXF auf. Sie öffnen die Datei und legen direkt mit der Planung los.

1

Flurstücke & Grenzen

Amtliche ALKIS-Flurstücke mit Grenzpunkten – als eigener Layer, sauber getrennt.

2

Gebäude

Gebäudeumringe als eigener Layer – sauber getrennt.

3

Straßen & Wege

Verkehrswege, Gewässer und Bahn als hintergrundtaugliche Referenz.

4

Hausnummern & Adressen

Georeferenzierte Hausnummern für die Anschlussplanung (NE4).

Beispiele aus der Aufbereitung

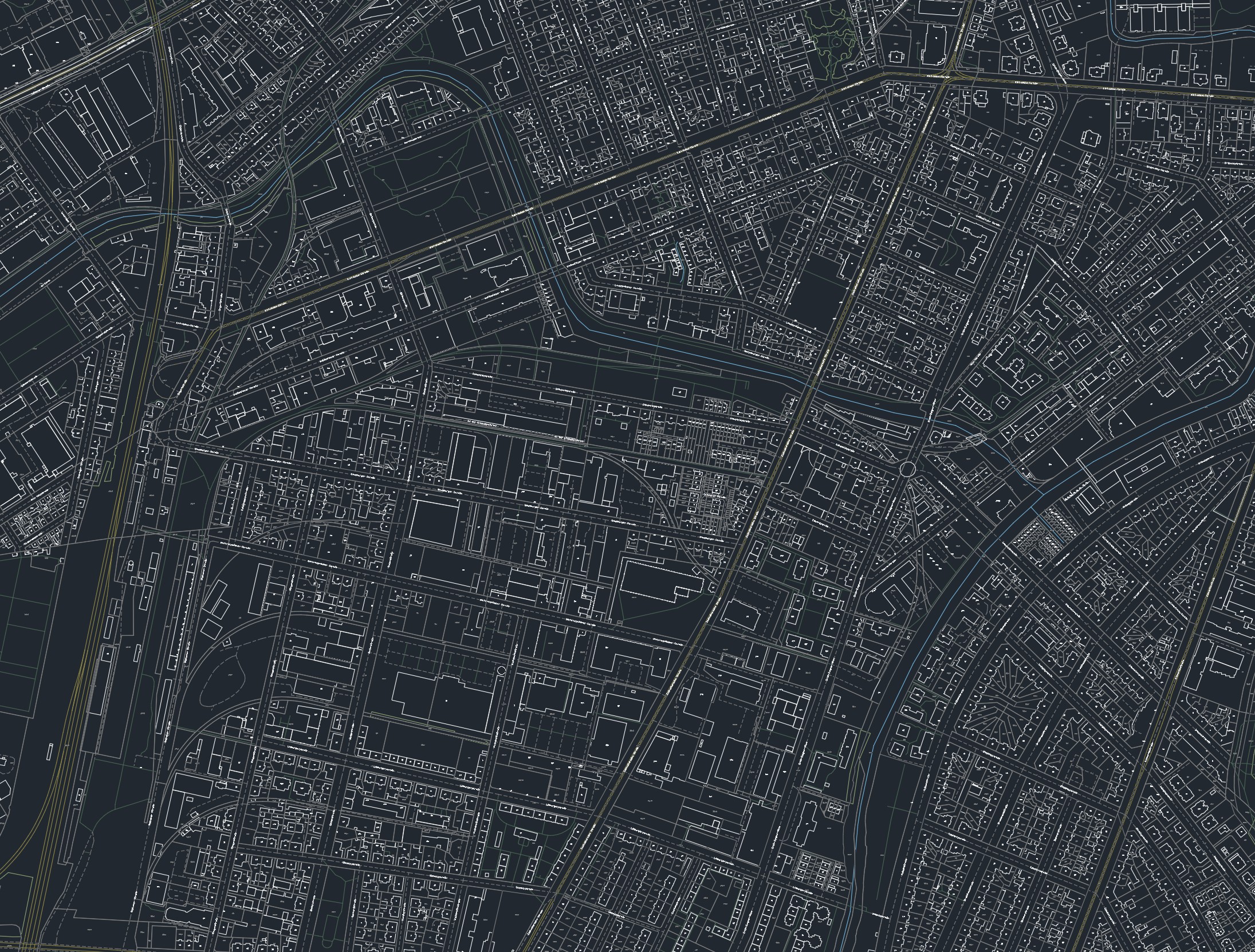

DXF-Kartenausschnitt
Flurstücke, Gebäude, Straßen im CAD

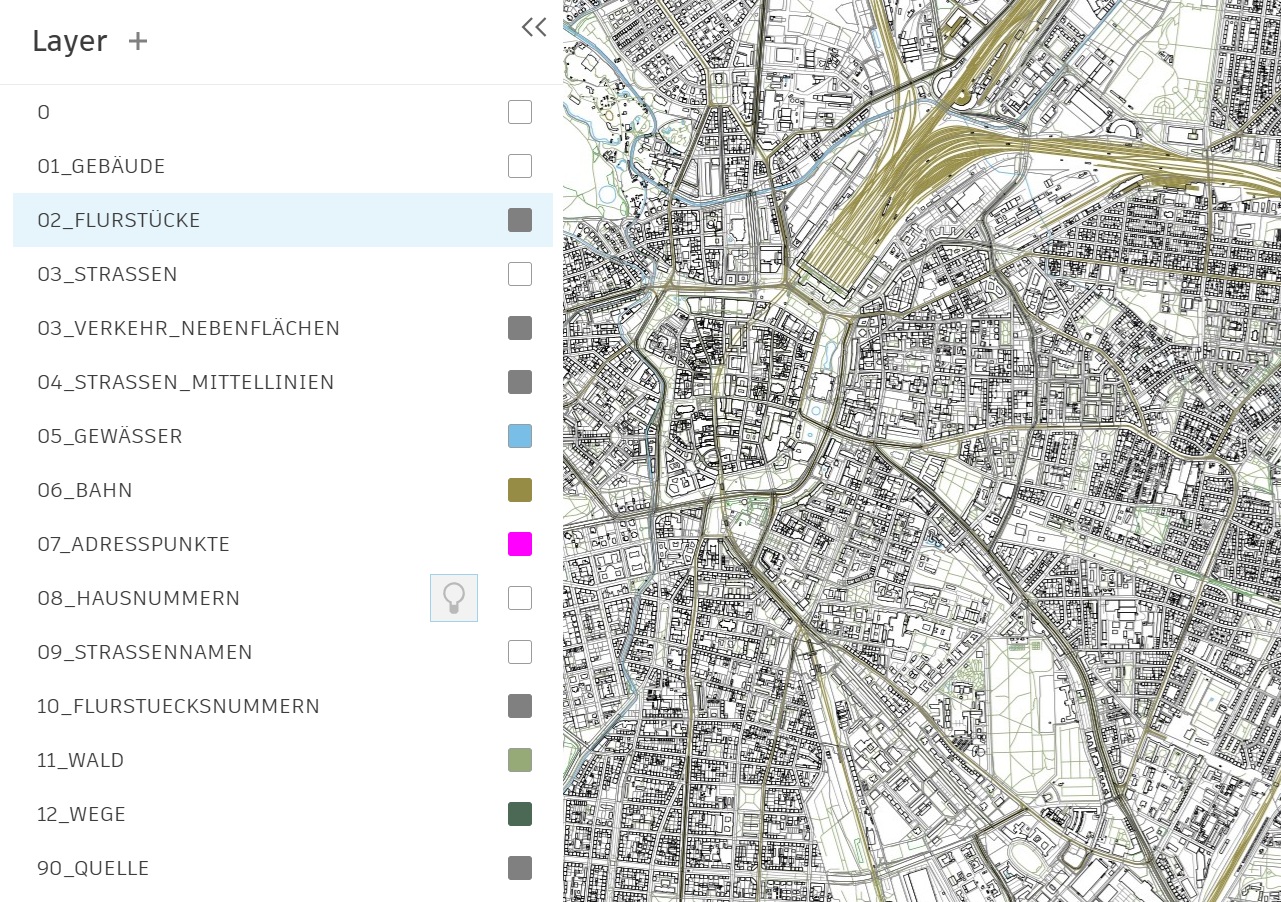

Layer-Struktur
Sauber getrennte Ebenen nach Kategorie

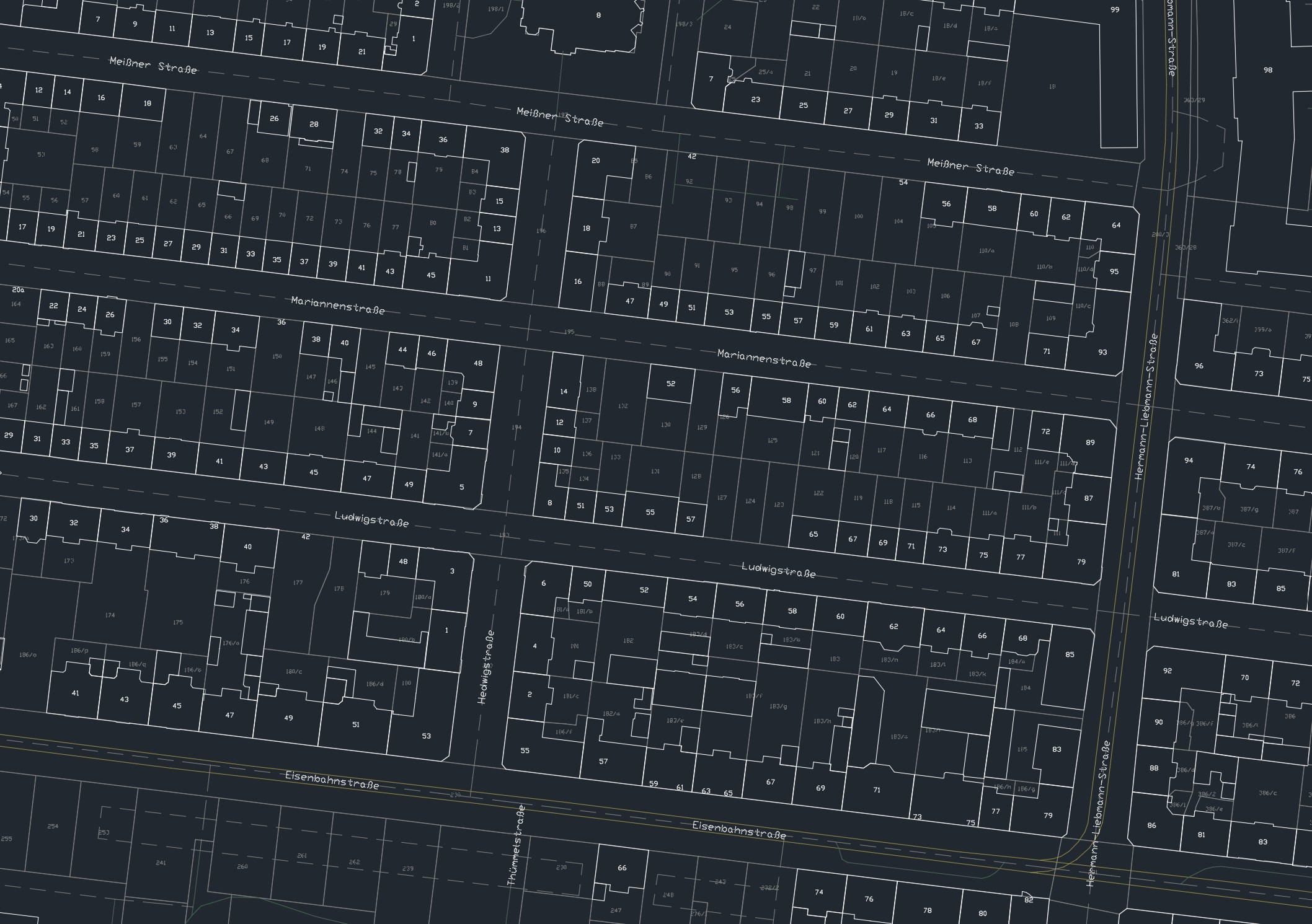

Hausnummern-Layer
Georeferenzierte Adressen für NE4

Datengrundlage der Beispiele: amtliche Geobasisdaten (dl-de/by-2-0) – Sachsen © GeoSN, Thüringen © GDI-Th, Sachsen-Anhalt © LVermGeo ST · eigene Bearbeitung.

Warum dieser Service

Konzentrieren Sie sich auf die Planung – nicht auf die Datenaufbereitung

Statt Rohdaten aus verschiedenen Quellen zusammenzuführen und aufzubereiten, erhalten Sie eine strukturierte DXF-Hintergrundkarte, die unmittelbar für die weitere Planung eingesetzt werden kann.

Sofort einsatzbereit

Die Datei öffnet sich lagerichtig in AutoCAD, BricsCAD und weiteren CAD-Programmen, die DXF lesen.

Ohne Nachbearbeitung

Sortiert, entdoppelt, beschriftet. Sie sparen den halben Tag, den ein Rohdatenimport sonst kostet.

Sauber getrennt

Gebäude, Flurstücke, Straßen und Beschriftung liegen jeweils für sich – ein- und ausblendbar.

Derselbe Ausschnitt

Aus Rohdaten wird eine planungsfertige DXF

Andere Anbieter schneiden Ihnen die amtlichen Daten nur auf Ihr Gebiet zu und konvertieren sie nach DXF – die Aufbereitung bleibt an Ihnen. Bei uns ist genau dieser Schritt schon erledigt.

Rohdaten aus dem Amtsportal über 1.700 Ebenen

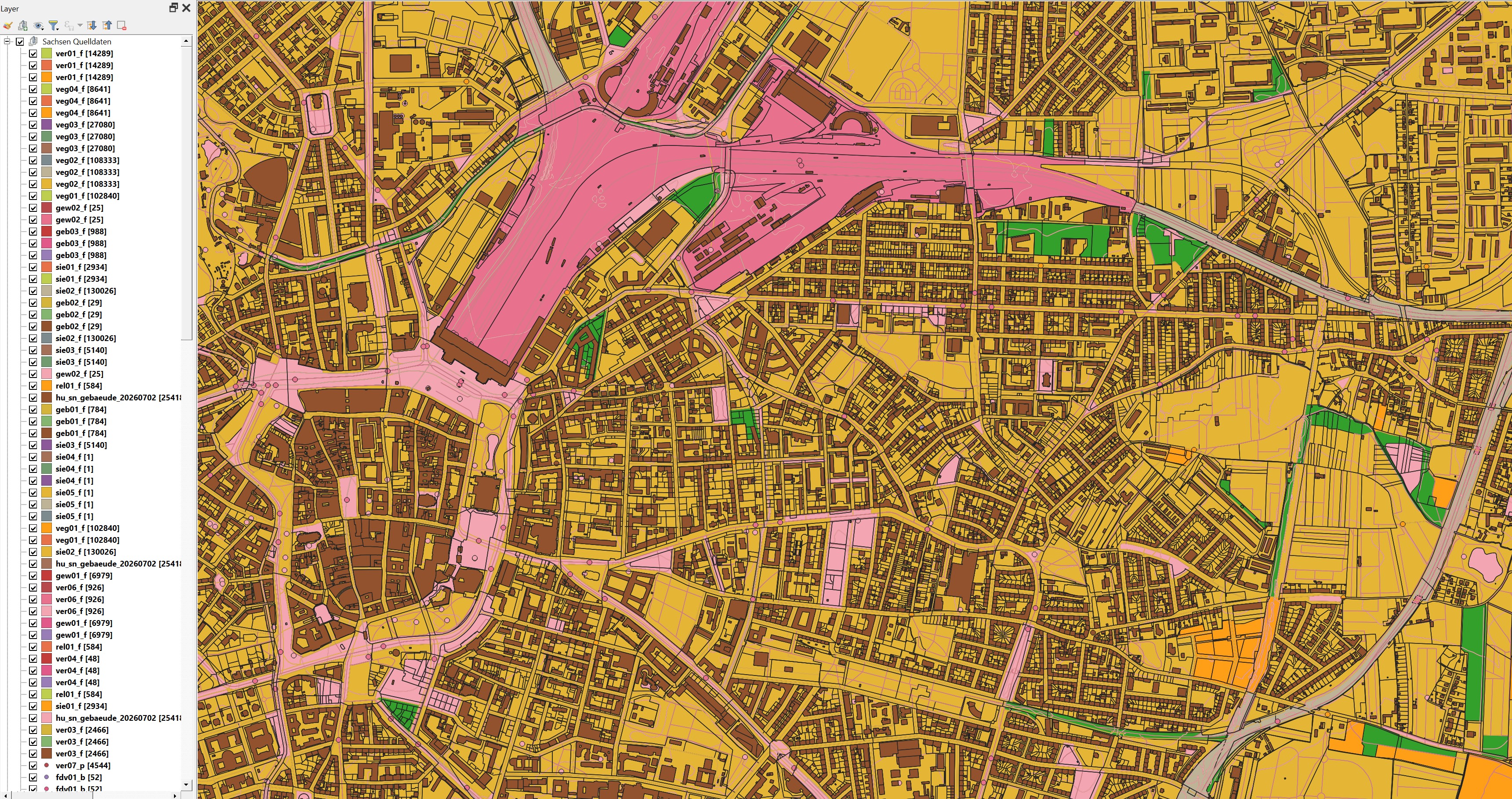

Unsortierter Rohdatenimport mit Zufallsfarben und über 1.700 Ebenen
Auch fertig zugeschnitten und als DXF exportiert bleibt es die amtliche Rohstruktur: Farben zufällig, Ebenen unsortiert, Beschriftung fehlt. Vor der ersten Planungslinie steht Aufräumarbeit.
Aufbereitet und nach Layern sortiert 13 Ebenen

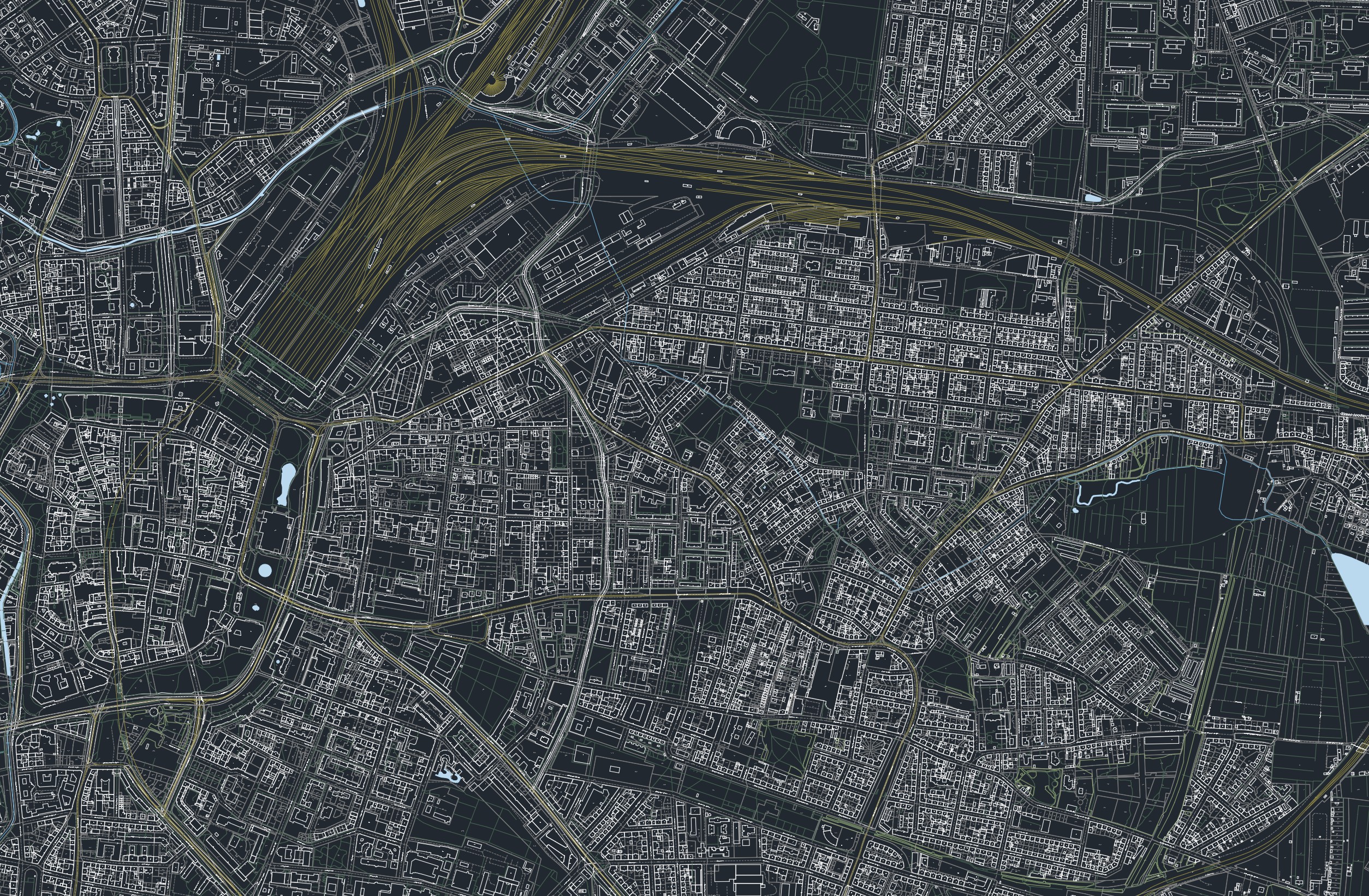

Aufbereitete Karte mit klarer Ebenenstruktur, Hausnummern und Straßennamen
Klare Strichstärken, Hausnummern und Straßennamen gesetzt. Sie beginnen sofort mit der Planung.
Aufbau

Sauber strukturierte Layer

Bis zu 13 Ebenen – soweit in den amtlichen Daten enthalten und, wo sinnvoll, aus weiteren Quellen (z. B. OpenStreetMap) ergänzt. Die einheitliche Struktur erleichtert die Weiterverarbeitung im CAD und sorgt für konsistente Projektgrundlagen.

Ebenenbis zu 13 Ebenen · je nach Datenlage
An
Farbe
Ebene
Inhalt
01_GEBÄUDE
Gebäudeumrisse
02_FLURSTÜCKE
Grundstücksgrenzen
03_STRASSEN
Straßenflächen
04_STRASSEN_MITTELLINIEN
Achsen für die Trassenführung
05_GEWÄSSER
Flüsse, Bäche, Seen
06_BAHN
Schienenwege
07_ADRESSPUNKTE
Adresslage der Gebäude
08_HAUSNUMMERN
Hausnummern am Gebäude
09_STRASSENNAMEN
Straßennamen entlang der Achse
10_FLURSTUECKSNUMMERN
Zähler und Nenner je Grundstück
11_WALD
Waldflächen mit Umriss und Füllung
12_WEGE
Fuß-, Rad- und Wirtschaftswege
90_QUELLE
Maßstab und Quellen-/Lizenzangabe
Die Struktur ist in jeder Lieferung identisch. Ihre Ebenenfilter und Druckvorlagen funktionieren beim nächsten Projekt unverändert weiter.
Anfrage

Projekt anfragen

Transparente Festpreise nach Projektfläche – ohne Abonnement oder laufende Kosten. Sie erhalten Preis und Liefertermin, bevor Sie sich entscheiden.

bis 500 ha
139 €
netto
bis 1.500 ha
229 €
netto
bis 3.000 ha
359 €
netto
bis 7.000 ha
549 €
netto
darüber
Anfrage
individuell
Projektgebiet Linksklick ziehen = Gebiet aufziehen · Rechtsklick oder Mausrad-Taste ziehen = Karte bewegen · Mausrad drehen = Zoom
Noch kein Gebiet gewählt.
Die Karte ist gerade nicht erreichbar. Beschreiben Sie Ihr Projektgebiet einfach im Feld darunter – das genügt uns für das Angebot.

Wenn Sie oben ein Gebiet in die Karte gezeichnet haben, genügt uns das bereits.

Antwort in der Regel am selben Werktag.

Häufige Fragen

Häufige Fragen

Was bekomme ich genau?
Eine fertige Karte Ihres Projektgebiets als DXF, dazu eine Kurzübersicht als PDF (bei gekachelten Gebieten eine Kachelübersicht). Öffnen, Ebenen nach Bedarf einblenden, planen.
Muss ich die Daten noch aufbereiten?
Nein. Sortieren, Entdoppeln, Strichstärken und Beschriftung sind erledigt. Genau dieser Schritt kostet beim Rohdatenimport üblicherweise einen halben Arbeitstag.
Welche Gebiete sind möglich?
Thüringen, Sachsen und Sachsen-Anhalt. Weitere Bundesländer auf Anfrage.
Woher stammen die Daten?
Aus den Geobasisdaten der Landesvermessung (ALKIS/ATKIS) und aus OpenStreetMap – etwa für Bahn, Gewässer und Wege. Alle Quellen stehen mit Lizenzangabe auf der Ebene 90_QUELLE jeder Karte und werden bei Weitergabe beibehalten.
Wie schnell geht das?
Im Normalfall innerhalb von 24–48 Stunden (werktags) nach Auftragsbestätigung. Bei kleinen Gebieten häufig noch am selben Tag.
Was kostet eine Karte?
Gestaffelt nach Größe des Projektgebiets, ab 99 € netto für ein kleines Baufeld. Sie erhalten den Festpreis mit dem Angebot, vor der Beauftragung.
Läuft die Datei in meinem Programm?
Ja. Geliefert wird ein Standard-DXF, das AutoCAD, BricsCAD und weitere CAD-Systeme direkt lesen – lagerichtig, ohne Umrechnung.
